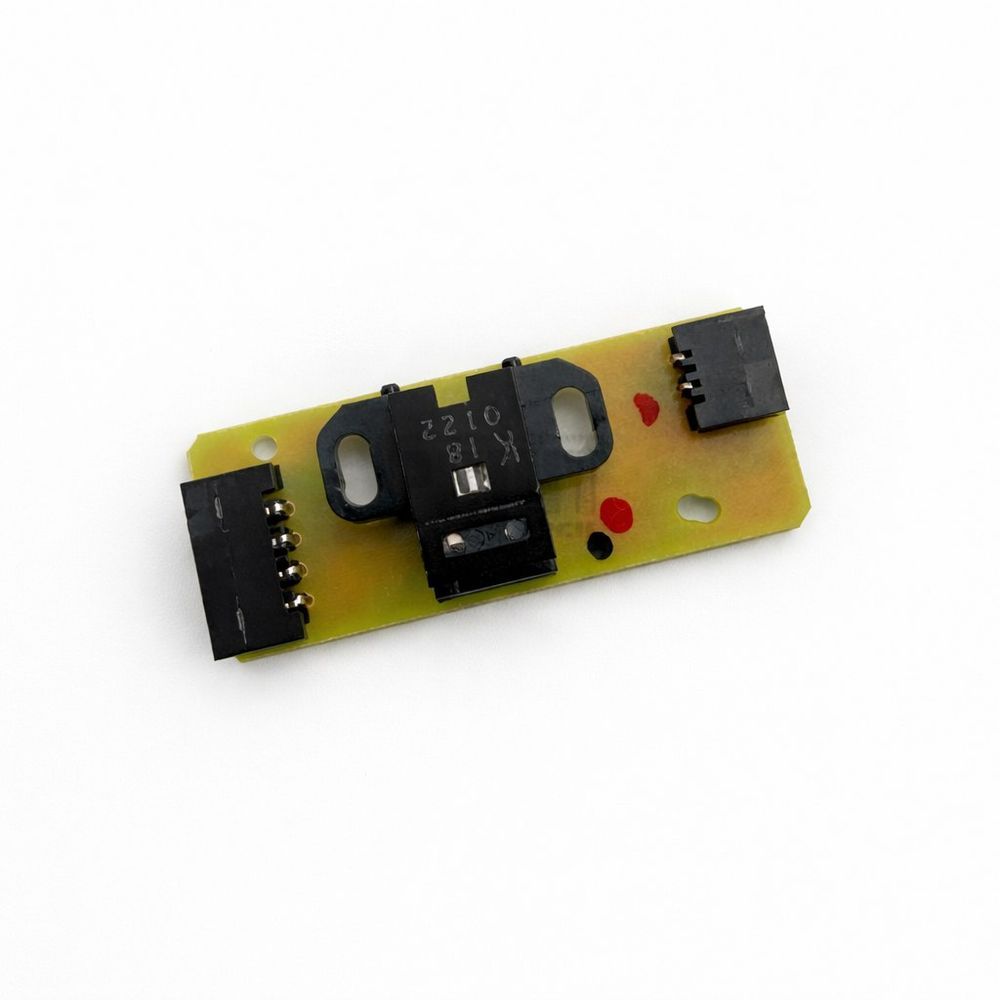

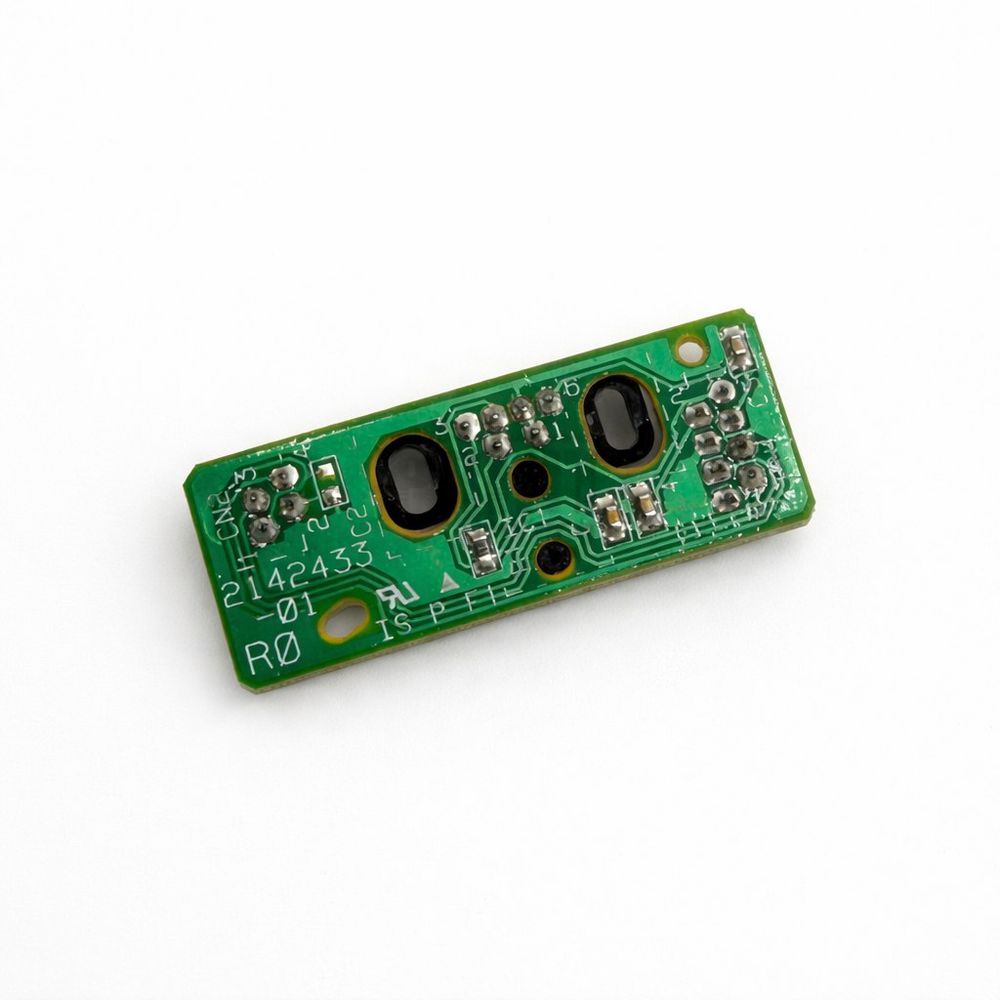

Датчик энкодера Epson TM-C3520

Датчик энкодера (также известный как считывающая головка ленты или Encoder Sensor) является критически важным компонентом механизма перемещения печатающей каретки в принтере этикеток Epson TM-C3520. Он отвечает за синхронизацию движения печатающей головки и подачи носителя, считывая метки с прозрачной энкодерной ленты. Выход из строя или загрязнение этого датчика приводит к нарушению геометрии печати, появлению «полосатости» или смещению изображения.

Ключевые характеристики

· Тип: Оптический датчик (сенсор) позиционирования каретки.

· Функция: Считывание штрих-кода/меток с энкодерной ленты для точного позиционирования печатающей головки по горизонтали.

· Особенности модели: Оригинальный компонент Epson, предназначенный для обеспечения высокой точности печати, характерной для промышленных принтеров серии TM-C3500.

· Расположение: Крепится на каретке печатающего механизма, непосредственно над энкодерной лентой.

Назначение и рекомендации

Основное назначение датчика — обеспечение обратной связи между реальным положением каретки и управляющей платой принтера. Это позволяет принтеру Epson TM-C3520 выполнять высокоскоростную печать с разрешением до 600 dpi без потери качества.

Рекомендации по эксплуатации и замене:

1. Диагностика неисправности: Замена датчика требуется, если принтер выдает ошибку позиционирования, печать «двоит», появляются горизонтальные полосы или принтер не может завершить инициализацию (каретка дергается или упирается в край).

2. Чистка: Прежде чем менять датчик, рекомендуется попробовать его прочистить. Часто проблема вызвана скоплением пыли и частичек тонера/краски на самом датчике или на энкодерной ленте.

3. Аккуратность при монтаже: Энкодерная лента очень хрупкая. При замене датчика важно не повредить и не перегнуть ленту. Также необходимо следить за правильным положением шлейфа датчика при подключении к плате.

4. Оригинальность: Рекомендуется использовать оригинальные запчасти Epson, так как от точности работы этого сенсора напрямую зависит качество печати и ресурс принтера.

Совместимость

Данный датчик разработан специально для использования в принтерах этикеток Epson TM-C3520.

Он также совместим со следующими моделями той же серии (ColorWorks C3500):

· Epson TM-C3500

· Epson TM-C3400 (уточняйте по конструкции механизма, возможны отличия в шлейфах).

Важно: Несмотря на визуальное сходство с датчиками других моделей (например, TM-C7500), конструктив крепления и длина шлейфа могут отличаться. Для гарантированной совместимости рекомендуется заказывать деталь, предназначенную именно для серии TM-C3500/3520.
