CR_MOTOR WF-5110

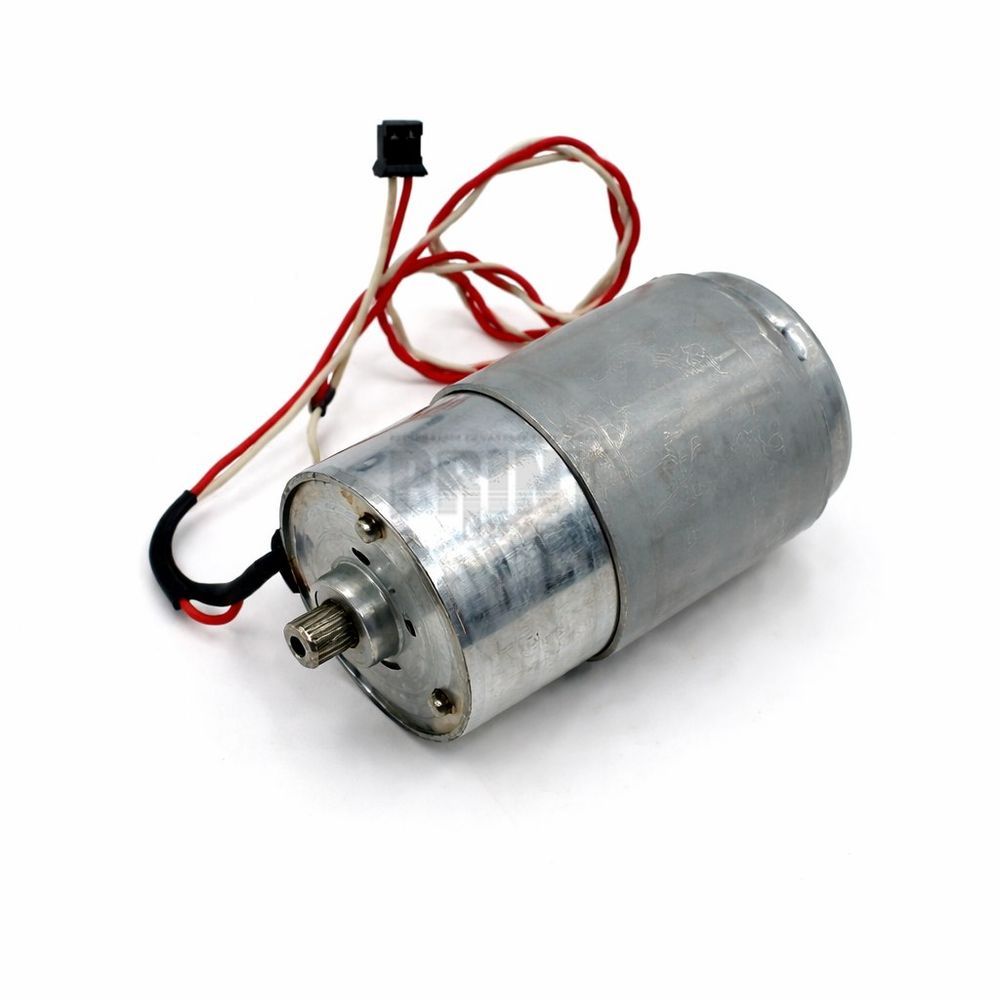

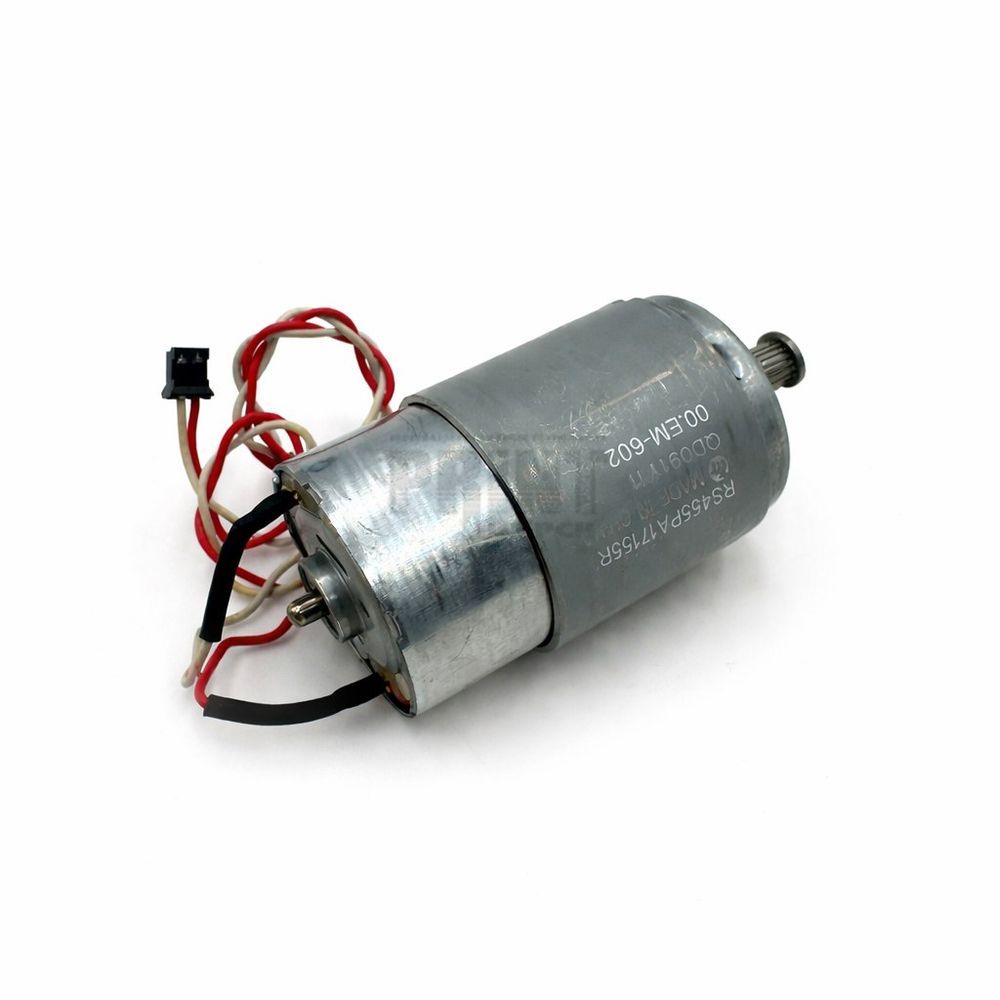

Двигатель каретки (CR Motor) для Epson WorkForce WF-5110 / WF-5620 / WF-7110

Артикулы / OEM номера: 1637476 , 2117575 (могут отличаться в зависимости от партии и ревизии, всегда сверяйте маркировку на старом двигателе)

📝 Назначение и роль в принтере

Двигатель каретки (Carriage Motor, CR Motor) является одним из ключевых компонентов системы позиционирования печатающей головки. Это высокоточный шаговый двигатель постоянного тока, который отвечает за перемещение каретки с картриджами по направляющей валу (шине) слева направо и обратно.

От его исправности напрямую зависят:

· Четкость геометрии при печати (отсутствие «ступенек» и смазывания);

· Скорость выхода первой страницы;

· Отсутствие шума и вибрации при работе.

🔧 Ключевые характеристики

· Тип: Шаговый двигатель (Stepper Motor) с постоянными магнитами.

· Напряжение: Обычно 24V (рабочее напряжение блока питания принтера).

· Сопротивление обмоток: Критический параметр для диагностики. В норме сопротивление фаз (контактов в колодке) должно составлять от 3 до 15 Ом в зависимости от ревизии (чаще всего 5-7 Ом). Обрыв или короткое замыкание говорят о неисправности.

· Конструкция: Экранированный корпус для защиты от электромагнитных помех, стандартный 4-контактный разъем для подключения к плате управления (Mainboard).

· Особенность: Двигатель не имеет щеток, что обеспечивает высокую надежность, но требует аккуратного обращения с валом (нельзя погнуть вал, бить по нему).

Совместимость и рекомендации по замене

📌 Совместимость с моделями:

Оригинальный двигатель CR_MOTOR используется в широкой линейке принтеров Epson на платформе WF-5110/5620/7110. Чаще всего он взаимозаменяем для следующих моделей (рекомендуется проверять по посадочным отверстиям и разъему):

· Epson WorkForce Pro: WF-5110, WF-5111, WF-5113, WF-5119.

· Epson WorkForce Pro: WF-5620, WF-5621, WF-5690.

· Epson WorkForce Pro: WF-7110, WF-7111, WF-7115, WF-7510, WF-7520.

· Epson ET серии: ET-16500 (в ряде случаев).

⚠️ Важно: В моделях WF-7610, WF-7620 и WF-7710 может стоять аналогичный или немного отличающийся по креплению мотор. Сверяйте внешний вид и маркировку перед заказом.

🔥 Признаки неисправности (когда требуется замена):

1. Ошибка «Принтер нуждается в обслуживании» (часто ошибка 0xFA или 0x03) на дисплее принтера.

2. Каретка движется рывками, с сильным скрежетом или застревает в правой/левой части.

3. Принтер не видит каретку, не может определить её начальное положение (Home position).

4. Полное отсутствие движения каретки при включении (вентилятор шумит, моторы подачи бумаги работают, а каретка стоит).

5. Физическое повреждение: закусывание вала, деформация корпуса, запах гари от платы (редко, но бывает при межвитковом замыкании мотора).
