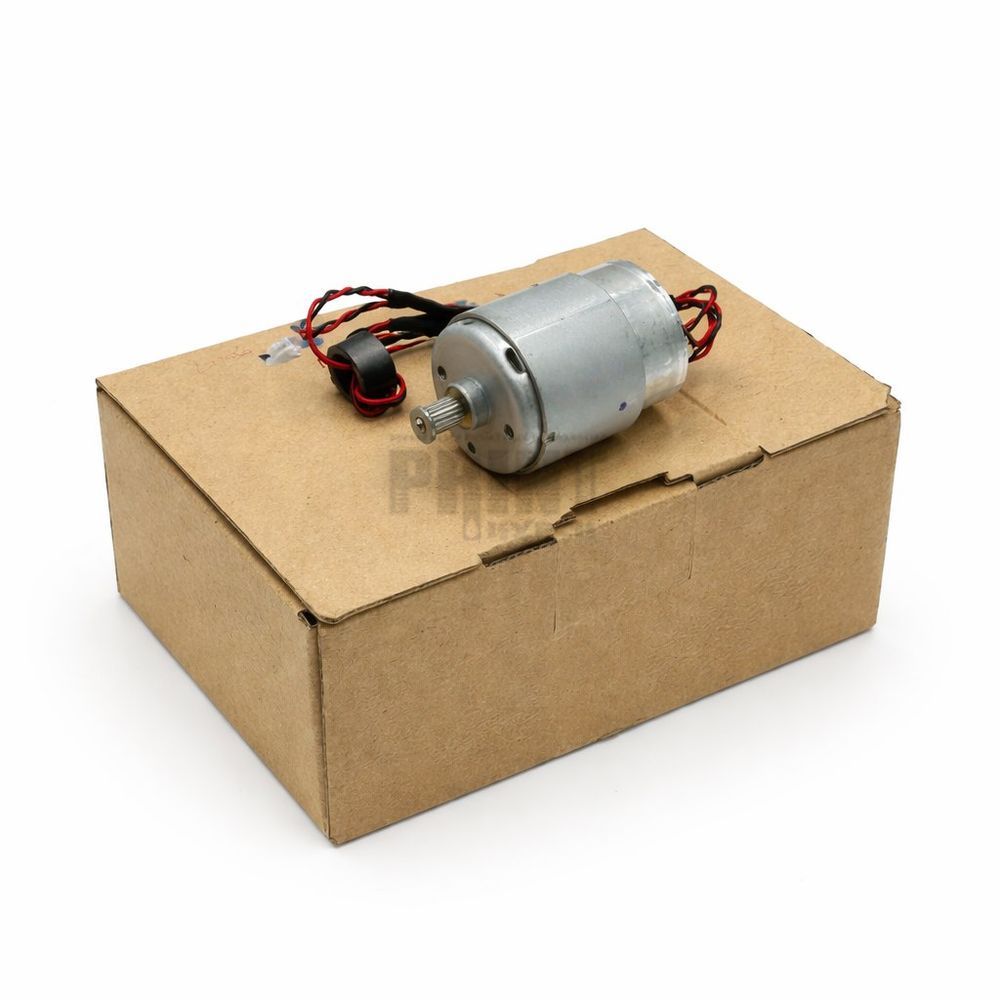

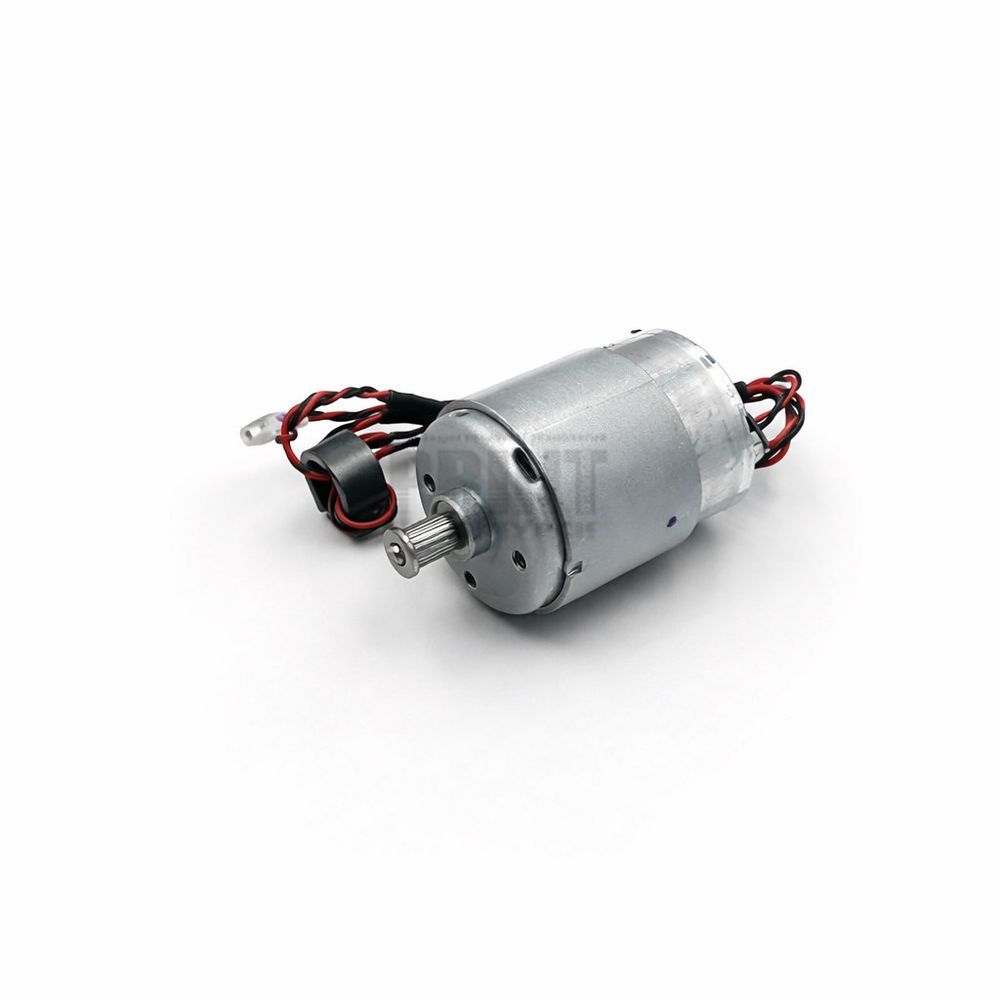

2223082 Мотор каретки Epson L11050

Мотор каретки (Carriage/CR Motor) для принтера Epson L11050 (Оригинал / Аналог)

Код производителя / Артикул: 2223082

Описание:

Мотор каретки (арт. 2223082) является ключевым элементом механизма позиционирования печатающей головки в широкоформатном принтере Epson L11050. Это высокоточный шаговый или DC-двигатель (в зависимости от ревизии принтера), отвечающий за перемещение каретки с чернилами по направляющей вдоль листа.

Использование оригинального мотора 2223082 гарантирует корректную скорость проходов, точность позиционирования капли и отсутствие пропусков при печати. Выход из строя этого узла обычно сопровождается шумом, остановкой каретки с ошибкой "Service Required" или появлением полос на отпечатке.

Ключевые характеристики:

· Тип: Линейный двигатель каретки (Carriage Motor).

· Напряжение: Обычно 42 В (характерно для мощных широкоформатных устройств).

· Сопротивление обмоток: Строго регламентировано для синхронизации с платой управления (Mainboard). Отклонение от номинала приводит к перегреву или потере шага.

· Конструкция: Высокопрочный корпус, устойчивый к вибрациям, и экранированный кабель для защиты от помех, создаваемых соседними узлами (блок питания, насос).

· Оригинальность: Соответствует спецификациям Epson для серии L11000/L11050.

Назначение:

· Перемещение печатающей головы по оси X (горизонтали).

· Обеспечение необходимой скорости для режимов "Черновик" (Draft) и высокодетализированной печати (High Quality).

· Синхронизация работы с энкодером (лентой позиционирования) для точного определения местоположения каретки.

Рекомендации по замене и диагностике:

1. Диагностика неисправности: Если принтер Epson L11050 издает скрежет, стук, каретка двигается рывками или не двигается вовсе (при этом появляется ошибка типа 0xF3 или мигание индикаторов в определенной последовательности), высока вероятность выхода из строя именно этого мотора или его драйвера на плате.

2. Профилактика при замене: Настоятельно рекомендуется при замене мотора очистить направляющую вал (шафт) от старой смазки и нанести новую высоковязкую смазку. Сухая направляющая создает чрезмерную нагрузку, которая быстро выводит новый мотор из строя.

3. Проверка шлейфа: Визуально осмотрите шлейф, идущий к мотору. На моделях L11050 он подвержен трению о корпус. Даже если мотор новый, поврежденный шлейф не даст ему запуститься.

4. Калибровка: После установки нового мотора в сервисном меню принтера желательно провести инициализацию (калибровку) мотора каретки для сброса параметров износа.

Совместимость:

Данный мотор (артикул 2223082) разработан специально для использования в моделях:

· Epson L11050

· Потенциальная совместимость: Может подходить к линейке L1100, L1300, L1800 (требуется сверка по посадочным местам и разъему).

Важно: При заказе уточняйте ревизию вашего принтера, так как производитель мог вносить изменения в конфигурацию узлов. Для гарантированной совместимости сверьте маркировку на старом моторе перед покупкой.
