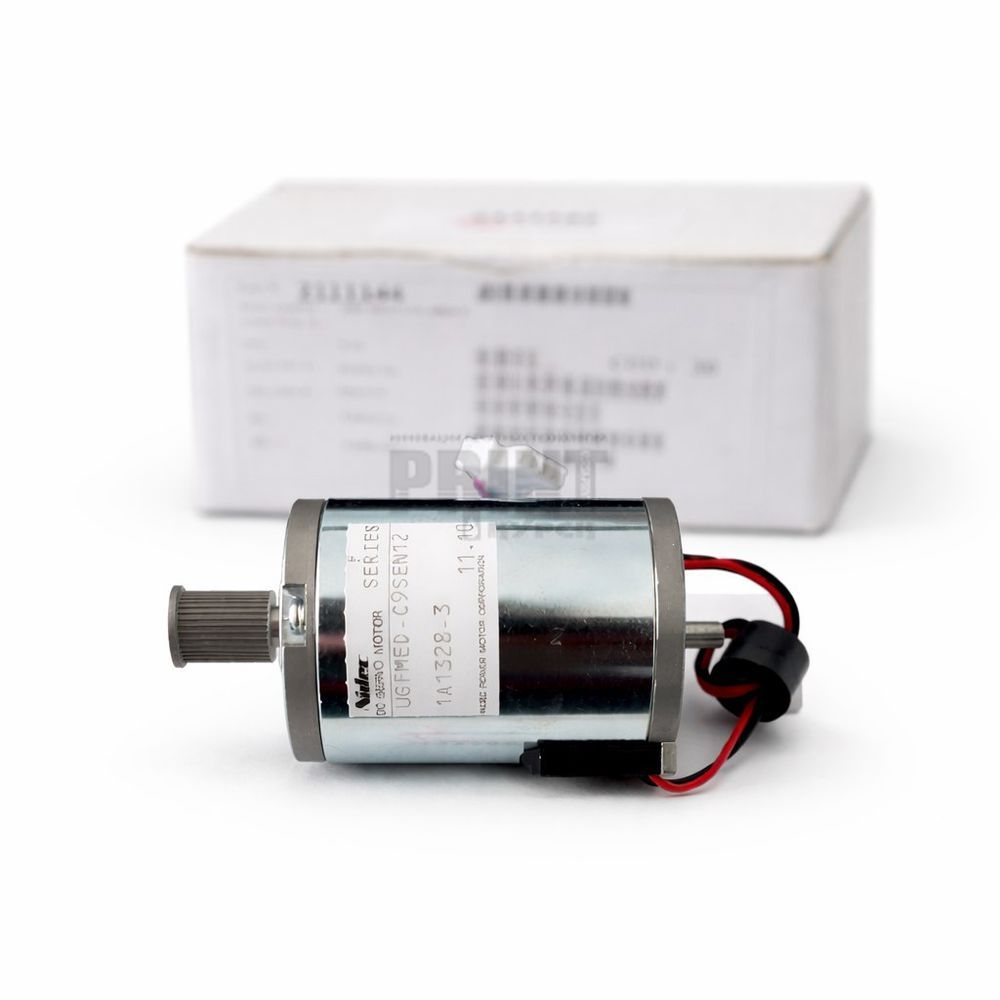

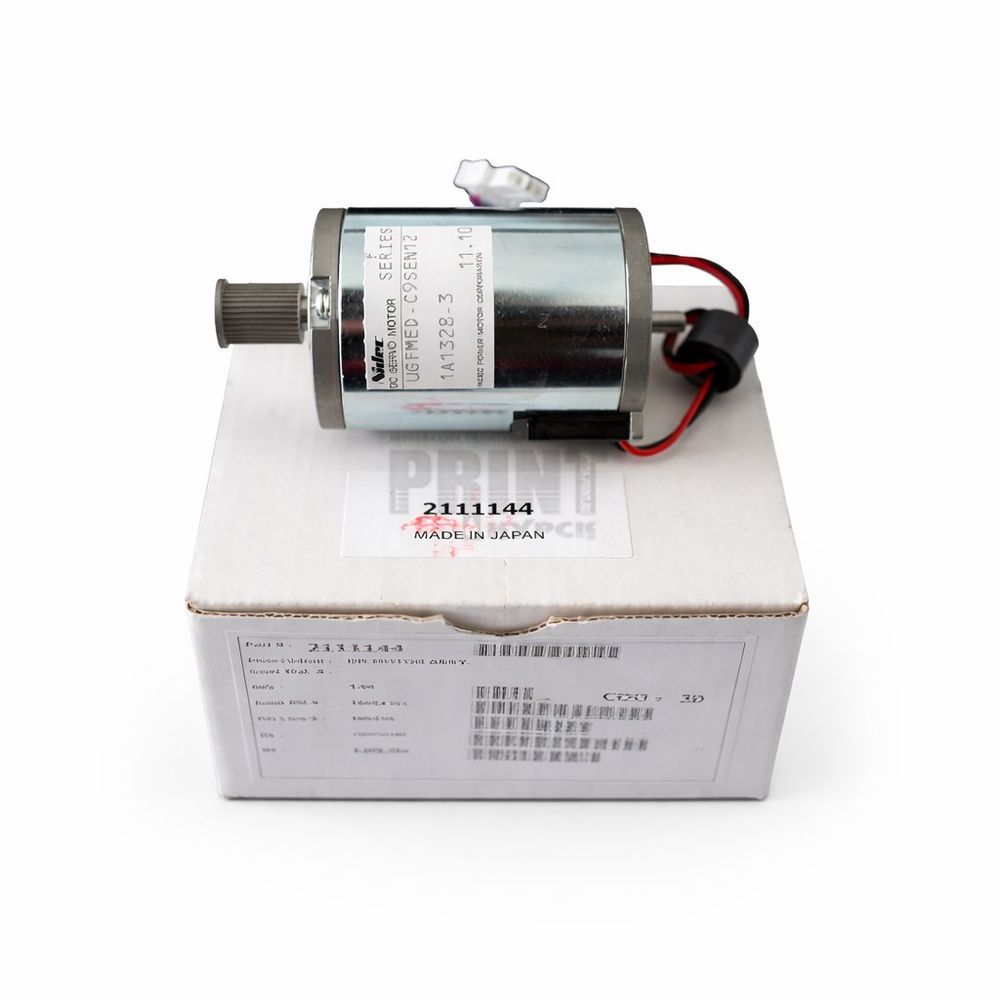

2111144 Двигатель каретки Epson ST Pro 9880/7880

Артикул: 2111144

Тип: Двигатель каретки (CR Motor / Carriage Motor)

Применение: Широкоформатные принтеры и плоттеры Epson Stylus Pro

Назначение:

Двигатель каретки (2111144) является ключевым элементом узла позиционирования печатающей головки. Он представляет собой высокоточный шаговый (или DC серводвигатель, в зависимости от поколения платформы), отвечающий за линейное перемещение каретки с печатающей головой вдоль направляющей вала (рамы) по оси X.

Основываясь на сигналах, поступающих от платы управления и энкодера (линейного датчика положения), двигатель обеспечивает:

1. Необходимую скорость прохода для нанесения капель чернил.

2. Точное микропозиционирование для формирования изображения высокого разрешения (как правило, 1440/2880 dpi).

3. Реверсивное движение при двунаправленной печати.

Выход из строя данного компонента (износ щеток, загрязнение коллектора, разрушение подшипников или межвитковое замыкание) приводит к характерным ошибкам: остановка каретки с вибрацией, пропуск шага, шум при движении, ошибки "Carrier overload" или "Service required" (коды 00010020-00010030 на платформе).

Совместимость и оригинальная спецификация:

Данный двигатель предназначен для использования в принтерах на платформе Epson Professional Graphics Solution (PGS) и является прямым заводским аналогом (OEM Part).

Совместимые модели (на основе каталогов запчастей Epson и сервис-мануалов):

· Epson Stylus Pro 7880 (24-дюймовая модель)

· Epson Stylus Pro 9880 (44-дюймовая модель)

· Epson Stylus Pro 7900 (ранние ревизии, модернизация)

· Epson Stylus Pro 9900 (ранние ревизии, модернизация)
