Датчик колеса позиционирования Epson L3100/L3150

Датчик (энкодер) положения каретки для принтеров Epson L3100/L3150

Код / Артикул (OEM): Аналог 2148000 PCB ASSY

📝 Назначение

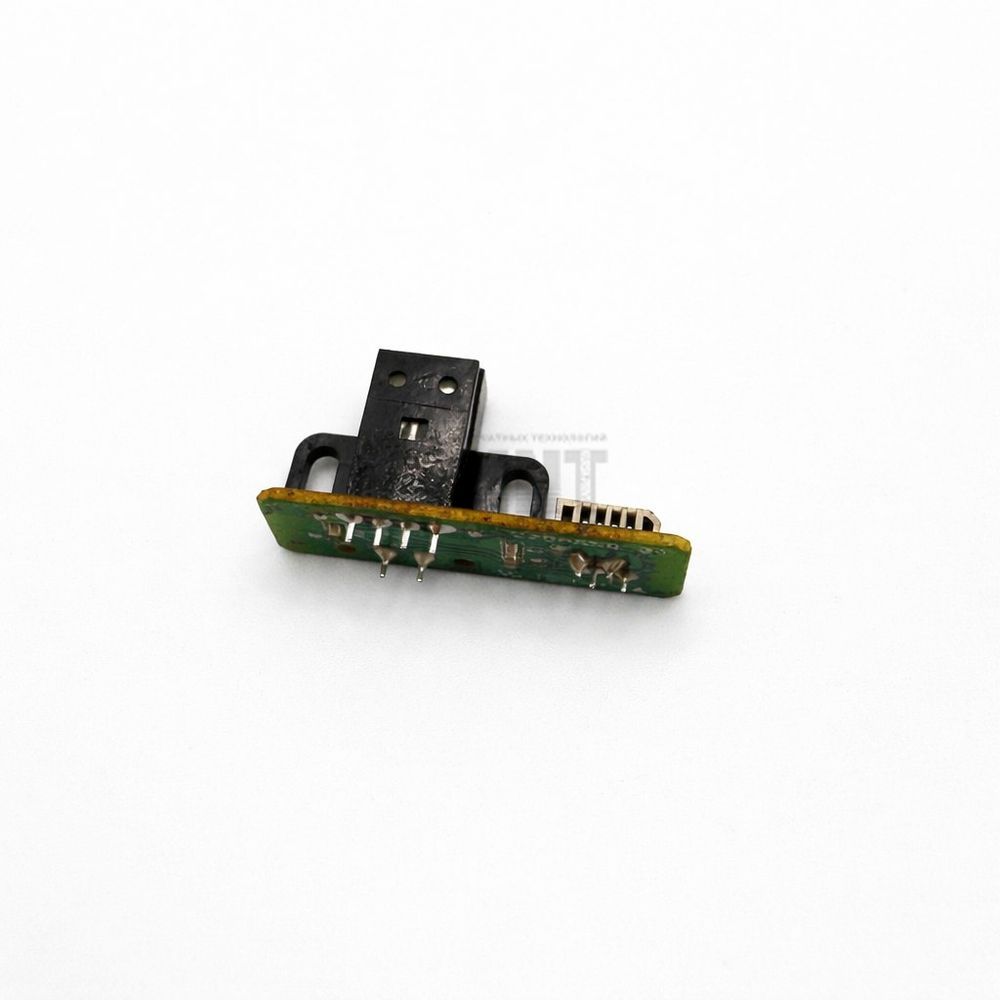

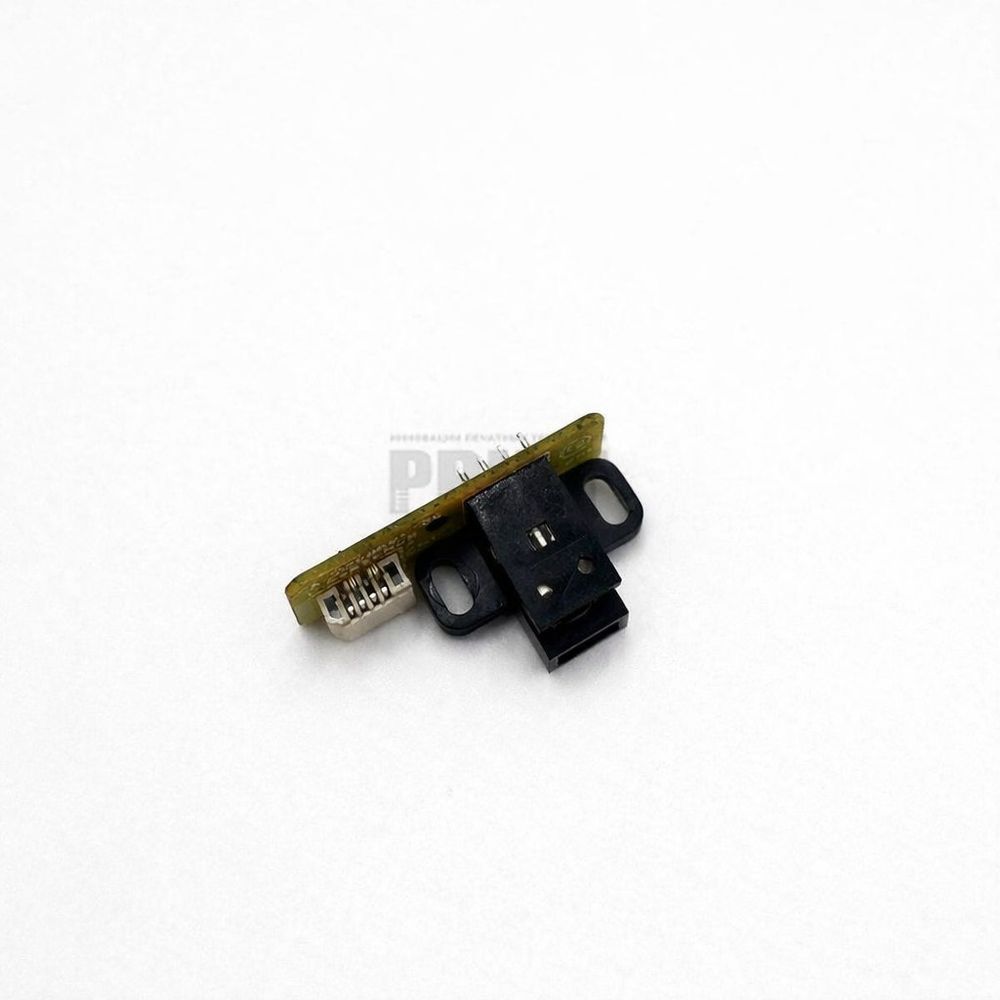

Данный компонент представляет собой оптоэлектронный датчик (энкодер), установленный на каретке печатающей головы. Его основная функция — считывать метки с энкодерной ленты и передавать данные о точном положении каретки на плату управления принтером. Это обеспечивает позиционирование печатающей головки с высокой точностью, что напрямую влияет на отсутствие сдвигов в изображении и общее качество печати .

🔧 Ключевые характеристики

· Тип: Датчик позиционирования (Encoder Sensor / Carriage Sensor) в сборе с печатной платой (PCB Assembly) .

· Материал платы: FR4 (огнестойкий текстолит), что обеспечивает термическую стабильность и защиту от деформации при длительной работе .

· Конструкция: Встроенный оптический датчик на гибком шлейфе для подключения к основной плате принтера .

🖨️ Совместимость с моделями

Датчик подходит для широкого ряда струйных принтеров и МФУ Epson серий L и L Series. Список совместимых моделей составлен на основе информации поставщиков комплектующих .

Модельный ряд:

Epson L1110, L3100, L3101, L3110, L3115, L3116, L3150, L3151, L3156, L3160 и другие аналогичные модели на схожей платформе .

⚠️ Важное предупреждение о совместимости:

Производители оргтехники могут использовать разные версии печатных плат и шлейфов даже в рамках одной модели принтера.

Перед покупкой настоятельно рекомендуется:

1. Сверить внешний вид датчика и расположение шлейфа с оригинальной деталью.

2. Проконсультироваться с сервис-инженером или обратиться к сервис-мануалу (Service Manual) вашего устройства для точного подбора запчасти.

📦 Рекомендации по установке

· Замена датчика требует аккуратности при демонтаже каретки и отсоединении шлейфа.

· При установке важно обеспечить правильный зазор между датчиком и энкодерной лентой (как правило, не более 1 мм) для стабильного считывания позиции .

· Рекомендуется также очистить энкодерную ленту от смазки и чернильной пыли, так как загрязнения являются частой причиной выхода датчика из строя.
